住宅现浇楼板选 C30 还是 C40？不少工程人的固有想法是标号越高，安全储备越好。但多地住建文件持续给出不一样的导向：住宅现浇楼板混凝土强度等级不宜大于 C30，配套楼板厚度下限要求，以此控制楼板收缩裂缝，破解行业长期存在的 “唯强度论” 误区。
近日，河北省住建厅发布《住宅工程质量易发问题防治指南》，明确住宅现浇楼板混凝土强度等级不宜大于 C30，宜掺加纤维材料提升混凝土抗裂性能；同时规定现浇楼板厚度不宜小于 120mm。这并不是河北单独提出的新规，二十多年来，上海、福建、山东、安徽等多地，先后在住宅工程技术导则、设计标准、质量防治规程中写入类似要求。
2001 年上海率先出台住宅楼板裂缝控制技术导则，对楼板混凝土标号作出限制；
2004 年福建明确楼板混凝土不宜大于 C30，后续更新导则还补充地下室外墙混凝土强度不宜大于 C35；
2025 年山东《住宅设计标准》提出现浇板混凝土强度不宜大于 C30，若采用更高强度，必须配套专项抗裂措施；安徽规程同样写明梁板混凝土不宜大于 C30，超过 C30 时要采取减少混凝土收缩的设计措施。
各地条文采用 “不宜大于” 这一推荐性表述，并非完全禁止更高强度混凝土使用，但搭配楼板厚度下限，就是为了遏制一种工程常见做法：依靠提高混凝土强度，减小楼板厚度，节省混凝土用量、压缩造价。楼板变薄会直接造成刚度下降、隔声变差，抗裂能力大幅削弱，所以强度上限与板厚下限必须配套执行。

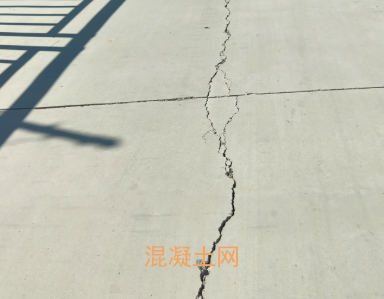

很多人疑惑，为什么混凝土抗压强度越高，反而更容易开裂？核心在于混凝土抗拉能力远弱于抗压，抗拉强度仅为抗压强度的 1/10~1/15。裂缝由拉应力控制，和抗压承载力属于两套评价逻辑。高强混凝土更容易开裂主要有三点原因：
一是高强度混凝土胶凝材料、水泥用量更大，水泥水化放热更多，厚大构件内部热量难以散发，内外温差产生温度收缩应力，极易产生温度裂缝；
二是水泥用量增加，硬化过程水分散失带来的干缩变形随之变大，构件受约束后产生收缩裂缝，地下室外墙渗漏大多源于这类收缩裂缝，并非受力裂缝；
三是高强混凝土弹性模量大，材料更脆，变形能力变差。同等收缩变形下，会产生更大拉应力，更容易超过混凝土抗拉强度引发开裂。
当前混凝土验收体系存在短板，工程上常规考核强度、抗渗两项指标，图纸标注常为 C30 P8。受力裂缝有验算限值，但收缩裂缝缺少统一可控的设计指标与现场验收检测手段，形成 “受力裂缝有人管，收缩裂缝没人管” 的现状。不少项目盲目选用高强度混凝土，本意提升工程质量，结果引发开裂渗漏，损害结构使用性能与耐久性。
楼板开裂的影响远不止外观缺陷。裂缝首先会造成渗水漏水，引发住户投诉，后期维修成本高昂；其次裂缝破坏混凝土连续性，降低结构整体工作性能；裂缝同时成为水、腐蚀性介质侵入的通道，会加速钢筋锈蚀、混凝土碳化，缩短建筑设计使用年限。
文件给出的思路不是一刀切禁止高强混凝土，核心原则：承载力是底线，防裂是长线。若工程确需使用 C30 以上混凝土，设计与施工阶段必须配套完善抗裂措施。
设计阶段：施工方可与设计沟通，复核高强混凝土对应的抗裂方案；优先选用低收缩高性能混凝土，必要时掺入纤维；采用细直径、密间距配筋，房屋转角、端部增设放射钢筋；超长结构设置后浇带并配置加强钢筋。

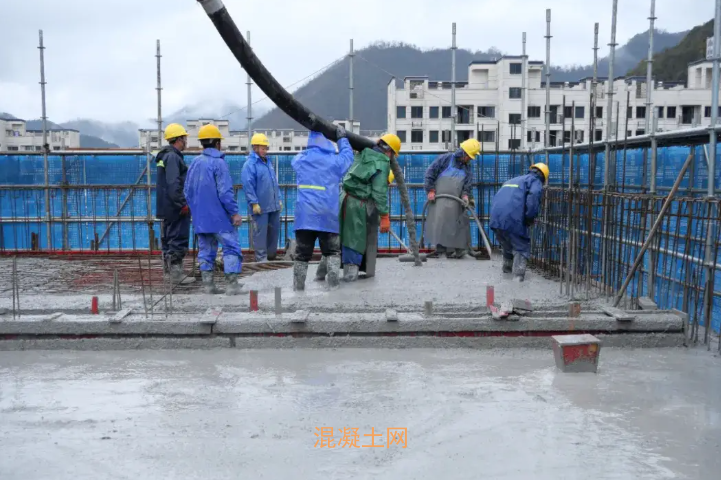

施工阶段是防裂关键。严控水胶比，禁止现场随意加水；楼板管线尽量布置在两层钢筋网中间，避免管线密集交叉；混凝土充分振捣，终凝前做好二次压抹；浇筑完成及时覆膜养护，普通混凝土养护不少于 7 天，掺缓凝外加剂的不少于 14 天；严格控制施工加载时机，混凝土强度不足 1.2MPa 不得开展后续作业，强度未到 10MPa 不宜堆放、吊运重物。大量楼板裂缝问题，根源往往不是标号选错，而是养护缺失、过早堆载、省略二次压抹等施工管控不到位。
局部高强度无法弥补结构整体性的缺失，保持混凝土不开裂，才能保障结构整体性能。建筑品质不能只看承载力计算是否通过，更要着眼长期使用，减少渗漏、开裂病害。各地持续出台相关管控要求，本质是提醒工程从业者，跳出混凝土 “唯强度论”，重视抗裂性能，兼顾结构安全与长期使用耐久性。
